水气联合雾化制备粉末材料生产装备

技术原理:融合气雾化技术和水雾化技术特点和优势,通过一次气雾化分散熔融态金属,在极短时间内再被二次水雾化,能生产超细和类球形粉末材料。

立即咨询

产品介绍

设备概述

  主要机构包括气体保护下熔炼炉、保温中间包、高压水泵和水源系统、高压气体源及控制系统、水气耦合式雾化器、雾化塔、粉末水过滤系统、电气控制系统等。在熔炼炉中熔化的金属熔液浇注到保温中间包坩埚内,经与保温坩埚链接的限流导流管导入高压气体雾化器,高速气体射流将金属液体在雾化塔中破碎雾化成大量细小的液滴,这些液滴随即被高速水射流再次破碎雾化成大量更细小的金属液滴,并被水冷凝固化,沉积在雾化塔的中,经过脱水干燥、脱氧还原,生成类球形超细粉末材料。


设备技术特点和优势
1、金属熔液定点浇注机构,保证浇注精准;
2、雾化塔水位高度数显测量监控,雾化工艺参数稳定控制;
3、全套设备采用集散控制系统,关键部位视频监控,人机操作界面友好;
4、能生产平均粒径小于10um的类球形粉末材料,以及非晶粉末材料;粉末颗粒大小,形状及粒度分布可通过改变雾化工艺和调整工艺参数获得,并与如下参数有关联
    A、 金属特性(熔炼金属粘度,表面张力);
  B、 水气联合雾化压力;
  C、 金属雾化流率(限流导流孔直径大小决定);
  D、 雾化器喷嘴几何机构。

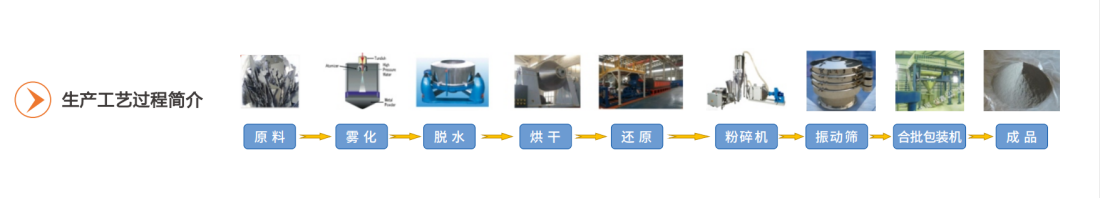

生产工艺过程
  原材料——冶炼——雾化——出粉——脱水(含水量:5-15%)——干燥——还原——解聚——分级——合批——成品包装



  设备技术参数和功能会随着产品创新优化变化,详情请联系我们。



 生产线整体布局示意图(此图仅供参考,不作验收标准)




                                                                      出口欧洲客户案例



                                                                            出口日本客户案例





                                                       高压水气联合雾化生产金属粉末工作中现场照片





                                                                           国内日资企业客户案例现场





                                                                美国苹果手机供应商客户现场案例
